Überbauverstärkung TB Westerschledde

Ingenieurbau
Eiffage Infra-West

Auftraggeber

LB Straßen NRW, Hamm

Bauzeit

08/2019 - 04/2020

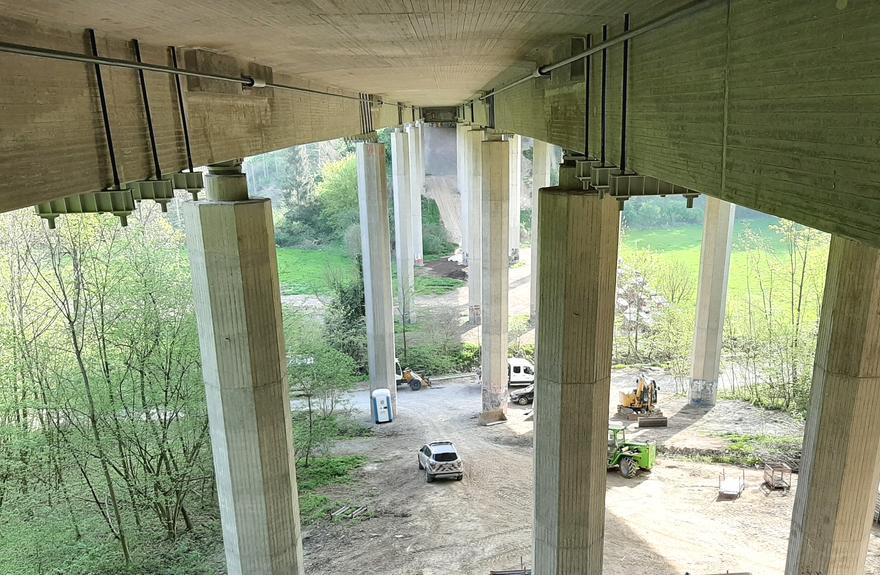

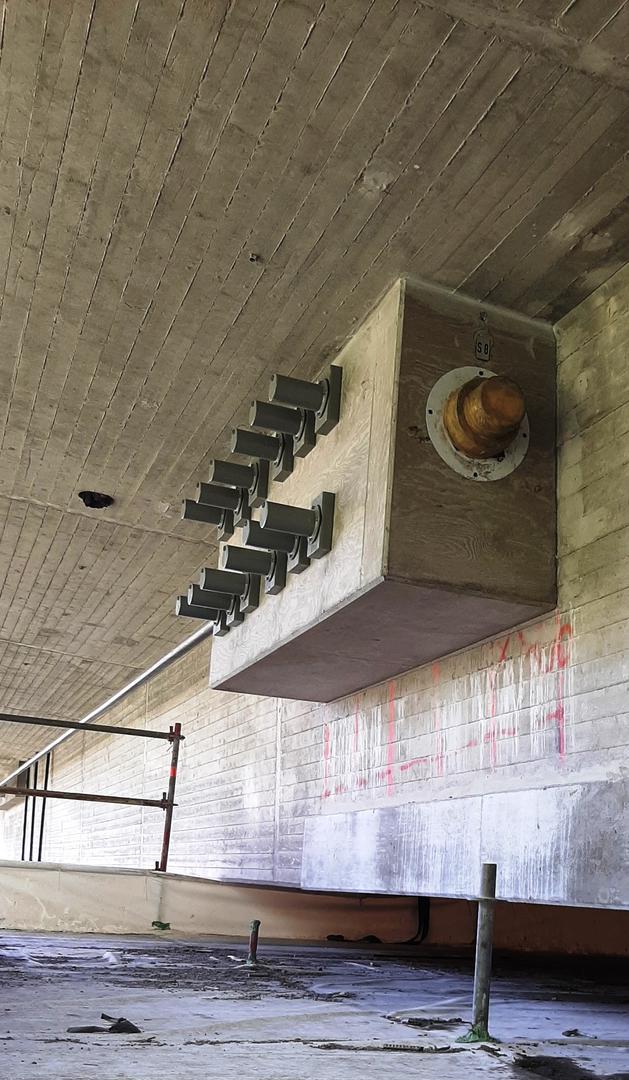

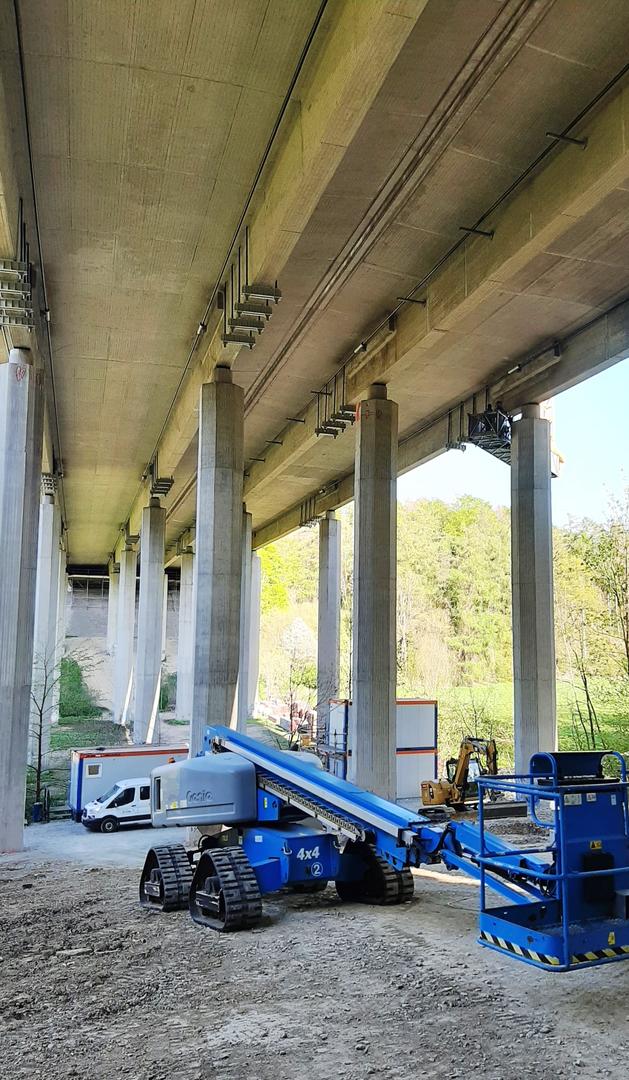

An den Überbauunterseiten der Spannbetonbrücke erfolgte der Einbau einer externen Vorspannung sowie Bewehrungsergänzungen.

Überbauverstärkung der Talbrücke Westerschledde, A 44 bei Geseke

Stahlbau / Schubverstärkung
92 St Stahl-Traverse Schubvorspannung
40 St Umlenkkonstruktion
HDW
360 m² Betonunterlage vorbereiten
184 St Aussparungen durch HDW herstellen
Betoninstandsetzung
200 St Betonschadstellen ausstemmen, auffüttern
184 St HDW Aussparung nacharbeiten, verschließen
Stahlbeton/Spritzbeton
11.800 St Verbundanker herstellen
24 to Betonstahl einbauen
33 m³ bewehrten Beton herstellen
43 m³ Spritzbeton herstellen
Spanngliedvorspannung
96 St Stabspannglieder Quervorspannung Ankerblöcke liefern, montieren
184 St Stabspannglieder Schubverstärkung liefern, montieren
1.497 m Spannglieder liefern, montieren
